性能特点

1、机泵同轴式直联设计，节省空间，易于安装。

2、采用机械密封作为标准配置,消除了泄露,维护简便。

3、运行平稳，噪音可低至62分贝。

4、统一的耐腐蚀设计，青铜叶轮提高了泵的耐腐蚀性，不锈钢材质更适用于更为苛刻的应用。

5、独特的柔性排气口设计，不会产生过压缩，确保了2BV在其性能范围内效率最佳

技术参数

曲线编号	产品型号	最大气量m3/min	极限真空-Mpa	电机功率kW	泵转速r.p.m	工作液流量L/MIN	噪音 dB(A)	重量kg
60V	2BV-2060	0.45	0.097	0.81	2880	2	62	37
61V	2BV-2061	0.86	0.097	1.45	2880	2	65	41
70V	2BV-2070	1.33	0.097	2.35	2850	2.5	66	66
71V	2BV-2071	1.83	0.097	3.85	2860	4.2	72	85
110V	2BV-5110	2.75	0.097	4	1450	6.7	63	120
111V	2BV-5111	3.83	0.097	5.5	1450	8.3	68	150
121V	2BV-5121	4.66	0.097	7.5	1450	10	69	210
131V	2BV-5131	6.66	0.097	11	1430	15	73	280
161V	2BV-5161	8.33	0.097	15	970	20	74	390
110V	2BV-6110	2.75	0.097	4	1450	6.7	63
111V	2BV-6111	3.83	0.097	5.5	1450	8.3	68
121V	2BV-6121	4.66	0.097	7.5	1450	10	69
131V	2BV-6131	6.66	0.097	11	1430	15	73
161V	2BV-6161	8.33	0.097	15	970	20	74

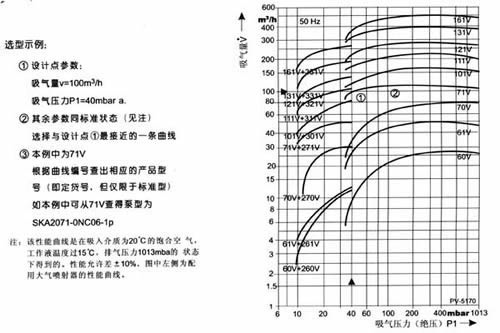

性能曲线

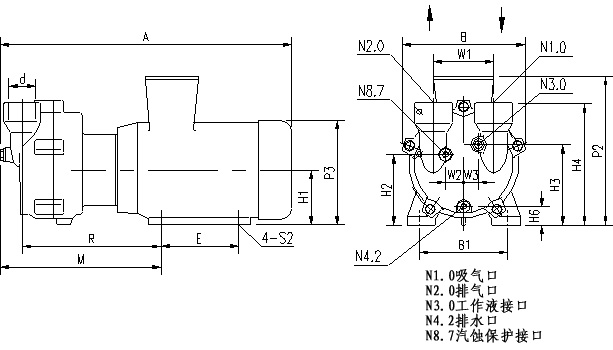

2BV2水环真空泵外形尺寸



型号	A	B	B1	E	H1	H2	H3	H4	H6	M	P2
2BV2060	455	186	140	100	90	118	126	195	37.5	244	250
2BV2061	476	186	140	100	90	118	126	195	37.5	263	250
2BV2070	545	223	160	140	100	128	146	222	33	280	270
2BV2071	566	223	190	140	112	140	158	234	45	309	300
型号	P3	R	S2	W1	W2	W3	d	N3.0	N4.2	N8.7
2BV2060	180	217	φ10	110	25.5	21	G1"	G3/8"	G1/4"	G3/8"
2BV2061	180	236	φ10	110	25.5	21	G1"	G3/8"	G1/4"	G3/8"
2BV2070	203	252	φ12	110	33	27	G11/2"	G3/8"	G1/4"	G3/8"
2BV2071	225	278	φ12	110	33	27	G11/2"	G3/8"	G1/4"	G3/8"

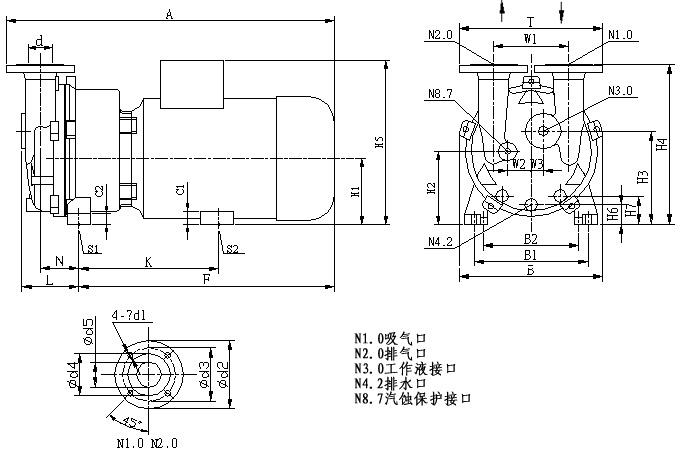

2BV5水环真空泵外形尺寸

型号	A	B	B1	B2	C1	C2	H1	H2	H3	H4	H5
2BV5110	637	325	255	190	41	26	140	156	202	361	328
2BV5111	679	325	265	216	36	26	150	166	212	371	363
2BV5121	771	347	265	216	36	26	150	167	217	385	363
2BV5131	852	377	300	254	35	30	175	194	249	427	435
2BV5161	1044	479	370	279	30	30	210	225	303	521	485
型号	H6	H7	K	L	F	N	S1	S2	T	d1	d2
2BV5110	38	57	342	130	464	92	φ12	φ12	340	19	160
2BV5111	48	68	348	130	500	92	φ12	φ12	340	19	160
2BV5121	39	60	430	147	584	97	φ12	φ12	381.5	19	182
2BV5131	53	76	477.5	147	658.5	103	φ15	φ15	381.5	19	182
2BV5161	51	80	555	201	808	138	φ15	φ15	450	22	200
型号	d3	d4	d5	W1	W2	W3	d	N3.0	N4.2	N8.7
2BV5110	123	97	52	180	52	27	DN50	G3/4"	G3/8"	G3/8"
2BV5111	123	97	52	180	52	27	DN50	G3/4"	G3/8"	G3/8"
2BV5121	142	113	66.5	200	57	29	DN65	G3/4"	G3/8"	G3/8"
2BV5131	142	113	66.5	200	57	29	DN65	G3/4"	G3/8"	G3/8"
2BV5161	156	130	80	250	81	41	DN80	G3/4"	G3/8"	G3/8"

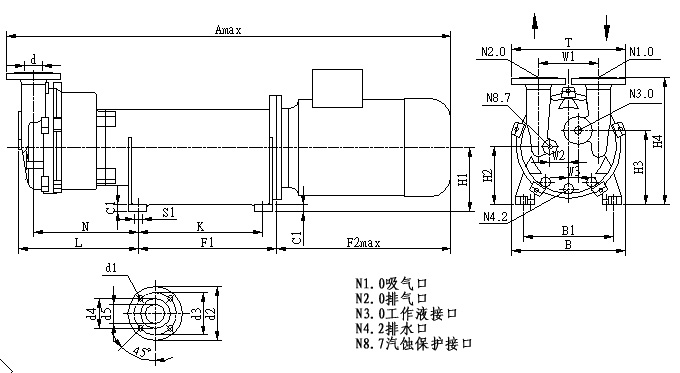

2BV6水环真空泵外形尺寸



型号	Amax	B	B1	C1	F1	F2max	H1	H2	H3	H4	K	L	N
2BV6110	1190	325	255	26	291	450	160	173	223	381	250	319	281
2BV6111	1237	325	279	26	360	470	180	196	242	401	320	365	327
2BV6121	1368	347	279	26	360	575	180	197	247	415	320	384	342
2BV6131	1495	377	320	26	461	585	215	234	287	467	414	405	357
2BV6161	1625	479	370	26	461	640	215	230	310	526	414	480	416
型号	W2	W3	S1	T	d1	d2	d3	d4	d5	d	N3.0	N4.2	N8.7
2BV6110	52	27	φ13	340	19	160	123	97	52	DN50	G3/4"	G3/8"	G3/8"
2BV6111	52	27	φ13	340	19	160	123	97	52	DN50	G3/4"	G3/8"	G3/8"
2BV6121	57	29	φ13	381.5	19	182	142	113	66.5	DN65	G3/4"	G3/8"	G3/8"
2BV6131	57	29	φ15	381.5	19	182	142	113	66.5	DN65	G3/4"	G3/8"	G3/8"
2BV6161	81	41	φ15	450	22	200	156	130	80	DN80	G3/4"	G3/8"	G3/8"
